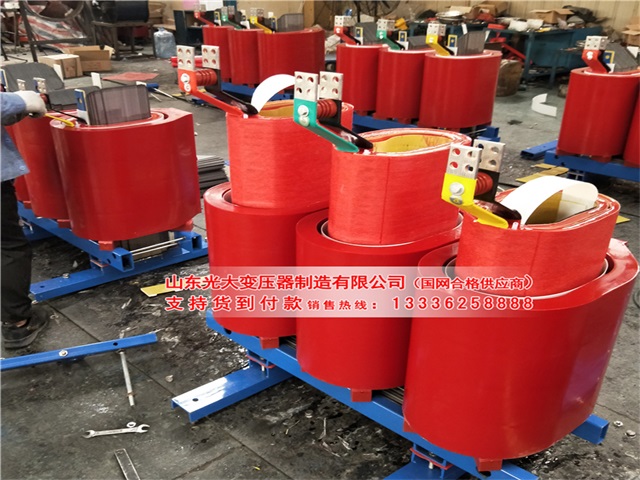

該型號SCB11-80KVA干式變壓器系專為中置柜、高壓開關柜配套設計。采用了特殊結構，在滿足標準各項性能參數指標前提下，對外形尺寸進行優化設計，外形尺寸(長X寬X高mm)為635X450X750，完全滿足中置柜、高壓開關柜的安裝要求，是目前中置柜、高壓開關柜理想的配套用SCB11-80KVA干式變壓器。性能特點a安全、防火、無污染，可直接運行于負荷中心b采用德國HTT技術，機械強度高、抗短路能力強、局放量小、熱穩定性好c體積小、重量輕、占用空間少、安裝方便d低損耗、低噪音、免維護、節能效果明顯e防潮、防霉、防鹽霧，散熱性好，適應高海拔、高濕度及惡劣環境運行。

　　功能特點：

　　低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時SCB11-80KVA干式變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空干燥后澆注。

　　可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機。

　　并有報警、跳閘等功能設置。體積小，重量輕，占地空間少，安裝費用低。

　　低損耗、低噪音，節能效果明顯，免維護。散熱性能好，過負載能力強，強迫風冷時可提高容量運行。防潮性能好，適應高濕度和其它惡劣環境中運行。

　　鐵芯選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

　　由于我公司SCB11-80KVA干式變壓器具有以上特點，因此廣泛應用于輸變電系統，如賓館飯店，機場，高層建筑，商業中心，住宅小區等重要場所，以及地鐵，冶煉電廠，輪船，海洋鉆井平臺等環境惡劣場所。

　　鐵心

　　鐵心選用進口優質冷軋硅鋼片，鐵心選用進口優質冷軋硅鋼片，全斜接終結構，心柱采用F級無緯粘帶綁扎，鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。

　　高壓繞組

　　高壓繞組高壓繞組用帶填料環妞樹脂真空澆注，極大地減小了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈永不開裂。

　　低壓繞組

　　低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，繞組層間采用TD 陽環氧樹脂預浸布，整體固化成形。

　　制造工藝

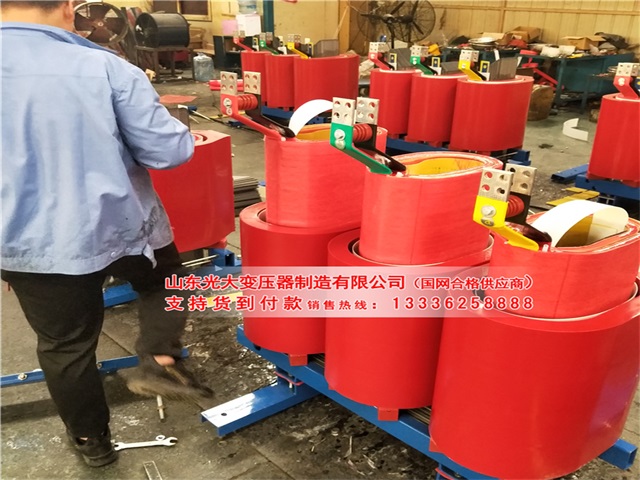

　　線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構SCB11-80KVA干式變壓器容量較大時有通風道繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作，所有過程都需有嚴格的監視，并視情況進行調整口澆注的精密制造過程使線圈無氣泡、空穴，使制成的SCB11-80KVA干式變壓器達到優質運行效果。

　　溫控系統和風冷系統

　　采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了SCB11-80KVA干式變壓器的過載能力。溫度控制采用智能溫控儀，提高了SCB11-80KVA干式變壓器運行安全可靠性。

　　保護外殼和出線母排

　　保護外殼對SCB11-80KVA干式變壓器作進一步的安全保護，防護等級有IPZO 、IP23 等，外殼材料有冷軋鋼板，不銹鋼板等供用戶選擇低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

　　SCB11-80KVA干式變壓器出線方式

　　可根據不同的接口形式制造常規的出線、標準封閉母線和標準側出線，也可以根據用戶要求設計特殊出線方式。

　　SCB11-80KVA干式變壓器鐵芯采用先進的導磁材料非晶合金制成，性能優越，其性能指標達到國際先進水平。安全，阻燃防火，可直接安裝在負荷中心。免維護、安裝簡便，綜合運行成本低。防潮性能好，可在100%濕度下正常運行，停產后不經預干燥即可投入運行。損耗的、局部放電量低、噪聲小、散熱能力強。機械性能好，抗短路能力強，高壓繞組用高強度玻璃絲包線繞制，低壓繞組選用進口優質銅 箔繞制，并在真空狀態下澆注而成。并配備由完善的溫度保護控制系統，為SCB11-80KVA干式變壓器安全運行提供可靠保障。根據用戶要求可配制外殼，安全美觀。
